介绍一下电源适配器的工作原理

先简单介绍一下电源适配器的应用范围

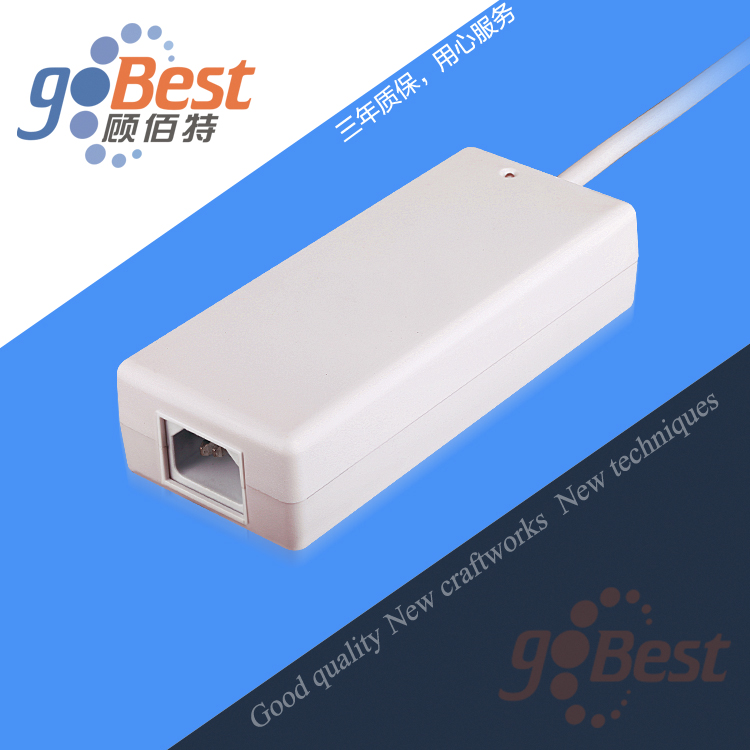

电源适配器，其英文名是Power adapter，是小型便携式电子设备及电子电器的供电电源变换设备，一般由外壳、电源变压器和整流电路组成，按其输出类型可分为交流输出型和直流输出型；按连接方式可分为插墙式和桌面式。广泛配套于电话子母机、游戏机、语言复读机、随身听、笔记本计算机、蜂窝电话等设备中。

根据连接方式分类：可分为桌面式及插墙式；

根据输出电流类型分类：可分为交流输出型和直流输出型。

广泛配套于笔记本计算机、手提电话、家用IT设备等设备中。

电源适配器的工作原理：

现实中我们接触到的电源适配器多是开关电源。开关电源是指通过现代电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，电源适配器的开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成，好处：转换效率高，体积小，可以在宽电压范围内工作。不足：发生故障时检修难度较大，对电源电路干扰较大。

电源故障排除法：

一、电源线路故障

线路故障，包括电源线损坏不通电、接触口氧化接触不良等情况。重点检查输入线、输出线是否通电。

若是线路故障，可通过更换电源线等方式解决。

二、保险管正常，无输出电压

保险管正常，无输出电压表明开关电源未工作或进入了保护状态。第一步要检查电源控制芯片的启动脚的启动电压的数值， 若无启动电压或者启动电压过低， 则检查启动脚外接的元件及启动电阻是否漏电。

若电源控制芯片正常，可经上述监测迅速查到故障所在。若有启动电压，则测量控制芯片的输出端在开机瞬间是否存在高、低电平的跳变，如若无跳变，说明控制芯片损坏、 外围振荡电路元件损坏或保护电路存在故障，通过替换控制芯片、检查外围元件，逐一进行检查;若在跳变，多数情况为为开关管不良或损坏。

三、保险管烧坏或炸掉

主要检查整流桥、各二极管、开关管以及300伏上的大滤波电容等部位。导致保险烧、发黑，也可能是抗干扰电路出问题引起。尤其值得注意的是：因开关管击穿导致保险烧，通常会烧坏电源控制芯片和电流检测电阻。热敏电阻也很容易和保险一起被烧坏。 [1]

四、输出电压过低

以下为引起输出电压低的主要原因：

1 开关电源负载短路故障(尤其是 DC/DC 变换器短路或性能不良等) ，此时，首先断开开关电源电路的所有负载，检查是开关电源电路故障还是负载电路有故障。如果断开负载电路而电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。

2 输出电压端滤波电容或整流二极管失效等，可以通过替换法进行判断。

3 开关管的性能下降，导致开关管无法正常导通，使电源的内阻增加，负载能力下降。

4 开关变压器不良，不仅造成输出电压下降，同时造成开关管激励不足从而损坏开关管

5 300V 滤波电容不良，造成电源带负载能力差，一接负载输出电压便会下降。

五、输出电压过高

输出电压过高一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如 TL431、光耦、电源控制芯片等电路共同构成的闭合控制环路，其中任何一个零件出现问题都会造成输出电压升高。
